simpleRTK2B – Basic Starter Kit

SKU: AS-STARTKIT-BASIC-L1L2-NH-03

211,00€

Disponibilidade: In stock

	2 Anos garantia mundial
	Nós enviamos da Espanha. Entrega prevista para : 10 de novembro de 12 - XNUMX de novembro de XNUMX
	Este produto tem descontos por quantidade disponíveis:
	<50 unidades	211,00€
	>=50 unidades	Contacte-nos para preços especiais
	>500 unidades	Contacte-nos para preços especiais
	Tem alguma pergunta? Entre Em Contato Conosco! - um humano real (não IA) responderá em <24 horas!

Descrição

Este conjunto autônomo de placa de banda dupla com base em u-blox ZED-F9P + u-blox A antena ANN-MB-00 é tudo o que você precisa para atingir precisão de nível centimétrico e avaliar RTK multibanda GNSS tecnologia ao custo mais acessível.

Para atingir a precisão de nível centimétrico, você precisará conectá-lo a uma estação base ou a um serviço de correção RTK (NTRIP ou PointPerfect). Você pode usá-lo com seu smartphone, tablet, laptop ou PC.

O kit pode ser configurado como base ou como Rover, suporta váriosrover. É totalmente compatível com Arduino, STM32 Nucleo, Raspberry Pi, Nvidia Jetson, ROS e Pixhawk / Ardupilot.

Mais detalhes estão disponíveis nas guias Especificações e Documentação.

Bom saber:
– Este produto é recomendado se você deseja avaliar u-blox ZED-F9P.
– Este produto tem o mesmo desempenho RTK que u-blox C099-F9P.

Histórico de alterações do produto:
– AS-STARTKIT-BASIC-L1L2-NH-00: versão de pré-produção
– AS-STARTKIT-BASIC-L1L2-NH-01: versão inicial de produção
– AS-STARTKIT-BASIC-L1L2-NH-02: melhorias no conector USB
– AS-STARTKIT-BASIC-L1L2-NH-03: USB atualizado para USB-C, potência de entrada aumentada, nova localização do LED, conector SMA mais longo para montagem em painel.

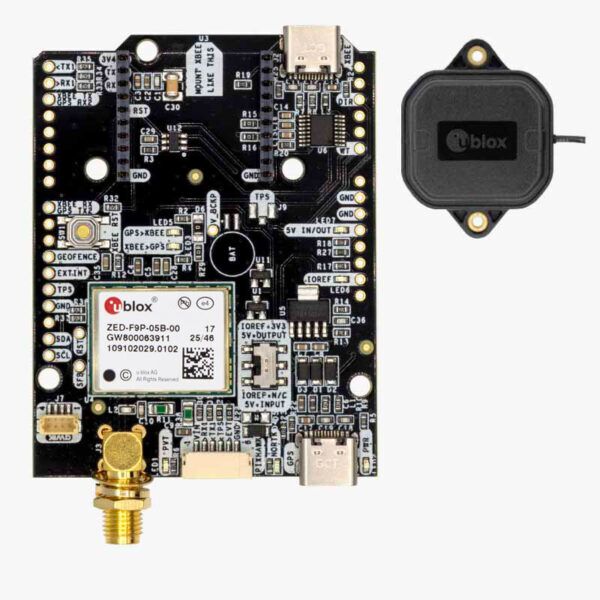

inclui:
- 1 simpleRTK2B Budget quadro (ZED-F9P)
- 1 u-blox GNSS Multiband antenna ANN-MB-00 (IP67) com cabo 5m

Especificações

ANN-MB
Elemento de antena

Bandas de sinal de posicionamento suportadas:
- GPS: L1, L2
- GLONASS: G1, G2
- Bei Dou: B1, B2
- Galileo: E1, E5b
- QZSS: L1, L2
- SBAS: WAAS, EGNOS, MSAS e GAGAN
Alcance de frequência:
- 1559 1606-MHz
- 1197 1249-MHz
Polarização: RHCP
Ganho de pico: 2.0dBi (sem plano de terra)
Relação axial @ zênite: <3dB
Cobertura de azimute: 360 graus
Impedância: 50 ohm

Electrical

Tensão de alimentação: 3-5V
Corrente de alimentação típica @ 3V: 15mA
Ganho médio de LNA: 28dB
Figura Máxima de Ruído: 3.2dB
VSWR máximo: 2

Mecânico

Comprimento máximo: 82 mm
Peso: 173g
Estilo de montagem: base magnética ou furos de 2x4.5 mm
Comprimento do cabo: medidores 5
Conector: SMA masculino

Responsabilidade

Temperatura de operação: -40 a +85°C
Temperatura de armazenamento: -40 a +85°C
Avaliação IP: IP67
RoHS: Sim

ZED-F9P características

Precisão do nível do centímetro
- <1cm com uma estação base até 35km
- <1 cm com NTRIP até 35km
- <4cm com correções SSR
- <1.5 m no modo autônomo
- <0.9 m autônomo com cobertura SBAS
Taxa de atualização
- Padrão: 1 Hz
- Com desempenho máximo: até 10Hz
- Com desempenho reduzido: até 20Hz
Multibanda: suporte L1, L2 e E5b
Multifrequência e Multiconstelação:
- GPS: L1C/A L2C
- GLONASS: L1OF L2OF
- Galileo: E1-B/C E5b
- Bei Dou: B1I B2I
- QZSS: L1C/A L2C
- SBAS: WAAS, EGNOS, MSAS, GAGAN e SouthPAN
Tempos de inicialização:
- Fixação da primeira posição: 25 segundos (frio), 2 segundos (quente)
- Primeiro nome RTK fix: 35 segundos (frio)
Saída de dados RAW no formato UBX
Base e Rover funcionalidade
Faixa de temperatura de operação: -40 a +85 °C
Documentação: RED, RoHS
